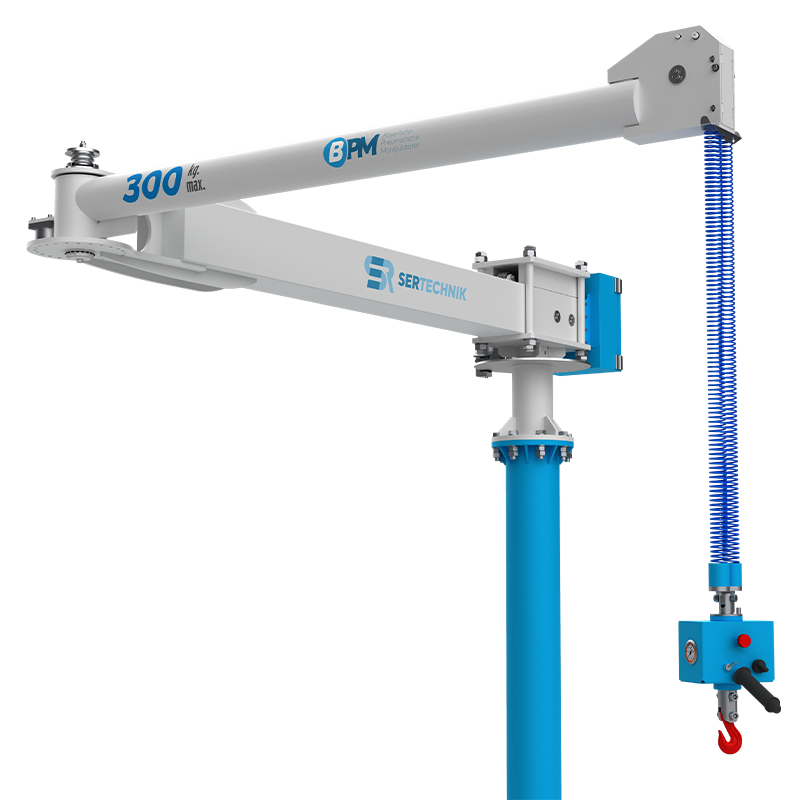

Gentle: Ergonomische, sichere und präzise Handhabungslösung

Der Gentle Pneumatische Manipulator wurde entwickelt, um Bedienern zu ermöglichen, Lasten mit maximaler Sicherheit und Präzision bei minimalem Aufwand zu transportieren. Sein Doppelkabel-Balanciermechanismus, das pneumatisch gesteuerte Hebesystem und die präzisen Bewegungseigenschaften durch eine Drehgelenkstruktur bieten eine sichere und effiziente Handhabung. Durch das Ausbalancieren des Gewichtes der Last ermöglicht es dem Bediener, die Hebevorgänge mühelos durchzuführen. Mit verschiedenen Aufsätzen und maßgeschneiderten Ingenieurlösungen kann der Manipulator mit Vakuum-, Greifer-, Magnet- oder speziell entwickelten Handhabungssystemen ausgestattet werden, was eine breite Palette von Anwendungen bietet.

Allgemeine Merkmale

• Kapazität: Bis zu 180 kg Traglast
• Maximale Reichweite: 4.500 mm
• Vertikale Hubhöhe: 2.000 mm
• Betriebsprinzip: Arbeitet mit trockenem, gefiltertem (40 μm), ölfreiem Druckluft (min. 0,7/0,8 MPa)
• Luftverbrauch: Maximal 140 nl/min

Montageoptionen

Der Gentle Manipulator ist in verschiedenen Installationsoptionen erhältlich, um sich an verschiedene Produktionslinien und Arbeitsumgebungen anzupassen:

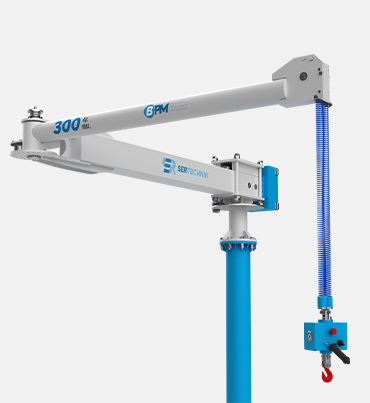

• Gentle Bodenmontage (GY) – Feste Befestigung am Boden für stabile Nutzung.

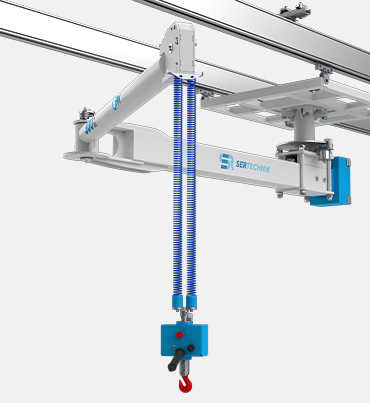

• Gentle Deckenrailsystem (GTA) – An einem Schienensystem montiert, ermöglicht mobilen Betrieb.

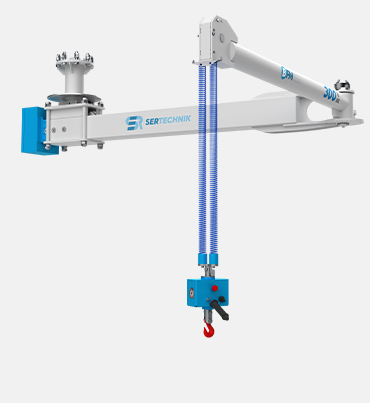

• Gentle Deckenmontage (GT) – Deckenmontiert, maximiert die Raumeffizienz im Arbeitsbereich.

Vorteile

• Präzise und ergonomische Bedienung: Ideal für Anwendungen, die eine empfindliche Handhabung erfordern.
• Sichere Handhabung: Das Doppelkabelsystem hält die Last im Gleichgewicht und minimiert das Risiko des Kippens und Herunterfallens.
• CE-Konformität: Entspricht internationalen Sicherheits- und Qualitätsstandards und verhindert Arbeitsunfälle. Unsere Produkte entsprechen der Maschinenrichtlinie 2006/42/EG sowie den Normen TS EN 14238:2004+A1:2009, TS EN ISO 12100:2010 und TS EN ISO 4414:2010.
• ATEX-Zertifizierung: Sicher für den Einsatz in explosionsgefährdeten Umgebungen, was es zu einer ausgezeichneten Wahl für die chemische, pharmazeutische, Öl- und Gas- sowie Lackindustrie macht.
• Edelstahloption: Korrosionsbeständige Version für hygienische Umgebungen verfügbar.
• Langlebige Konstruktion: Entwickelt von Erha Mühendislik mit hochmodernen, langlebigen Materialien, geeignet für schwere industrielle Anwendungen.
• Niedrige Betriebskosten: Energieeffizientes Design und geringe Wartungsanforderungen senken die Betriebskosten.

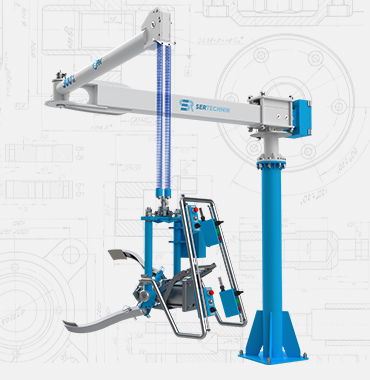

• Modulares Design: Kann mit speziellen Handhabungsaufsätzen angepasst werden, die auf die Bedürfnisse der Benutzer zugeschnitten sind.
• Effizienter Arbeitsablauf: Optimiert Arbeitsprozesse und reduziert Ausfallzeiten in Produktionslinien.

Folgen Sie uns auf YouTube!

Mit über 400 erfolgreichen Projekten, erkunden Sie echte Anwendungsbeispiele und unsere innovativen Lösungen, indem Sie uns auf YouTube folgen: https://www.youtube.com/@BPMManipulators

Anwendungsbereich
Automobil, Lebensmittel, Chemie, Bau, Elektrik, Elektronik, Gießerei, Verpackung, Holz, Textil, Mechanik, Keramik, Weißwaren, Tabak, Kautschuk, Kautschuk
