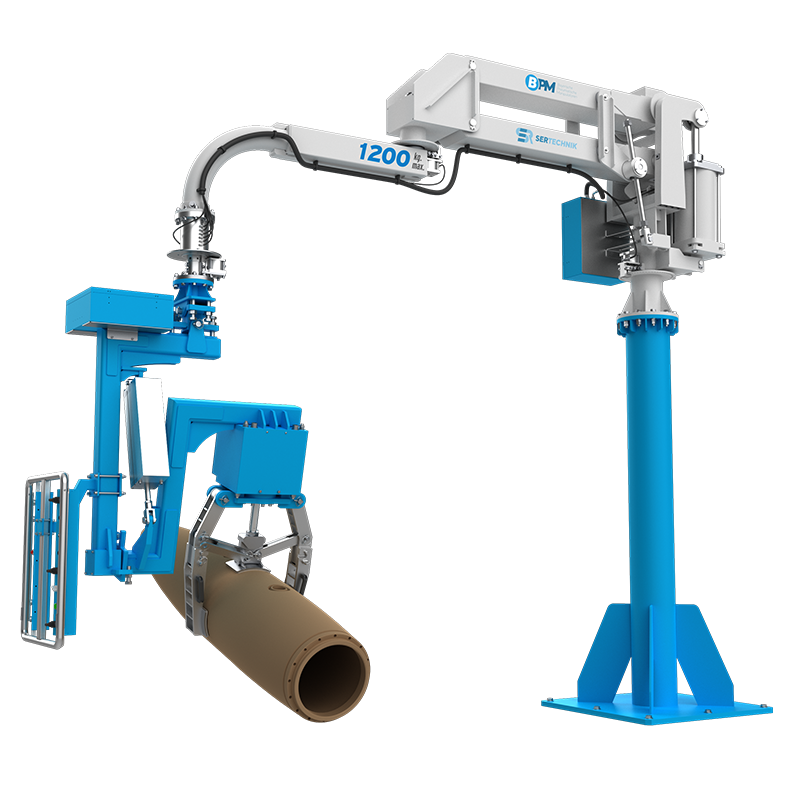

Hercules: Maximale Leistung und Präzision für schwere Industrie-Lasten

Der Hercules Pneumatische Manipulator ist für die präzise, sichere und effiziente Handhabung großer und schwerer Lasten konzipiert. Seine starre Armstruktur ermöglicht das stabile und sichere Greifen von versetzten und asymmetrischen Lasten. Das pneumatische Balancersystem und die präzisen Bewegungssteuermechanismen erlauben es den Bedienern, Lasten mit minimalem Aufwand zu transportieren, wobei maximale Effizienz und Ergonomie am Arbeitsplatz gewährleistet werden.

Das Hercules-Modell kann mit Vakuum-, Greifer- und Magnethaltern ausgestattet werden, um unterschiedlichen industriellen Anforderungen gerecht zu werden. Diese Handhabungswerkzeuge verbessern die Präzision während des Transports und bieten eine sichere und effiziente Lösung für verschiedene Lastentypen.

Mit der Fähigkeit, Teile um 90°, 180° und 360° entlang mehrerer Achsen zu bewegen, bietet der Hercules Manipulator Flexibilität bei komplexen Handhabungsoperationen. Die starre Armstruktur und die leistungsstarken Balanciermechanismen ermöglichen die präzise Bewegung schwerer Lasten. Diese Bewegungsfähigkeit wird durch pneumatisch gesteuerte Aktuatoren und Motoren bereitgestellt. Der Bediener kann das Lastengleichgewicht manuell innerhalb sicherer Parameter anpassen, um einen sicheren und effizienten Transport zu gewährleisten.

Allgemeine Merkmale

• Kapazität: Bis zu 1.200 kg Tragfähigkeit
• Maximale Reichweite: 4.500 mm
• Vertikale Hubhöhe: 2.200 mm
• Betriebsprinzip: Funktioniert mit trockenem, gefiltertem (40 μm), ölfreiem Druckluft (min. 0,7/0,8 MPa)
• Luftverbrauch: Maximal 475 nl/min

Montageoptionen

Der Hercules Manipulator ist in verschiedenen Montageoptionen erhältlich, um unterschiedlichen industriellen Anforderungen gerecht zu werden:

• Hercules Säulenmontage (HY): Montiert auf dem Boden mit einer festen Säule, die einen großen Arbeitsbereich bietet.
• Hercules Überkopfschienenmontage (HTA): Montiert auf einem Deckenrailsystem, das eine mobile Bedienung ermöglicht.
• Hercules Deckenmontage (HT): Deckenmontierte Konfiguration, die die Raumnutzung auch in engen Arbeitsbereichen optimiert.

Vorteile

• Starre Armstruktur: Sorgt für die sichere Handhabung von versetzten und schweren Lasten.
• Sicherer Transport: Das pneumatische Balancersystem bietet präzise Bewegungssteuerung. Sicherheitsventile und Verriegelungsmechanismen verhindern ein unkontrolliertes Abfallen von Lasten und maximieren die Sicherheit des Bedieners und der Ausrüstung.
• CE-Konformität: Unsere Produkte entsprechen der Maschinenrichtlinie 2006/42/CE, TS EN 14238:2004+A1:2009, TS EN ISO 12100:2010 und TS EN ISO 4414:2010.
• ATEX-Zertifizierung: Geeignet für explosionsgefährdete Umgebungen, was es ideal für die chemische, pharmazeutische, Öl- und Gasindustrie sowie die Lackproduktion macht.
• Edelstahloption: Korrosionsbeständiges Design für hygienische Umgebungen.
• Langlebiges Design: Entwickelt von Erha Mühendislik, sorgt die hochmoderne starre Armstruktur für eine lange Lebensdauer.
• Niedrige Wartungskosten: Das modulare Design ermöglicht eine einfache Wartung und verlängert die Lebensdauer.
• Modulares Design: Kann mit verschiedenen Aufsätzen angepasst werden, um unterschiedliche Lastentypen zu handhaben.
• Effiziente Bedienung: Optimiert Arbeitsabläufe und minimiert Ausfallzeiten in Produktionslinien.

Folgen Sie uns auf YouTube!

Mit über 400 erfolgreichen Projekten können Sie reale Anwendungen und unsere innovativen Lösungen auf unserem YouTube-Kanal entdecken: https://www.youtube.com/@BPMManipulators

Anwendungsbereich
Automobil, Lebensmittel, Chemie, Bau, Elektrik, Elektronik, Gießerei, Verpackung, Holz, Textil, Mechanik, Keramik, Weißwaren, Tabak, Kautschuk, Kautschuk
