Supporter: Ergonomische, sichere und effiziente Handhabungslösung

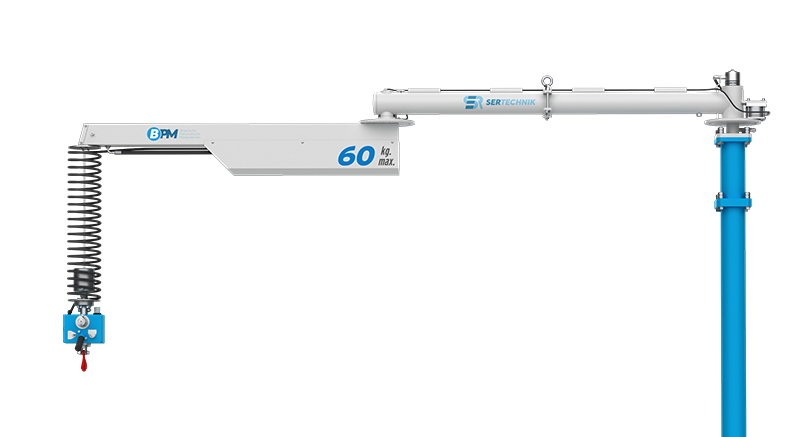

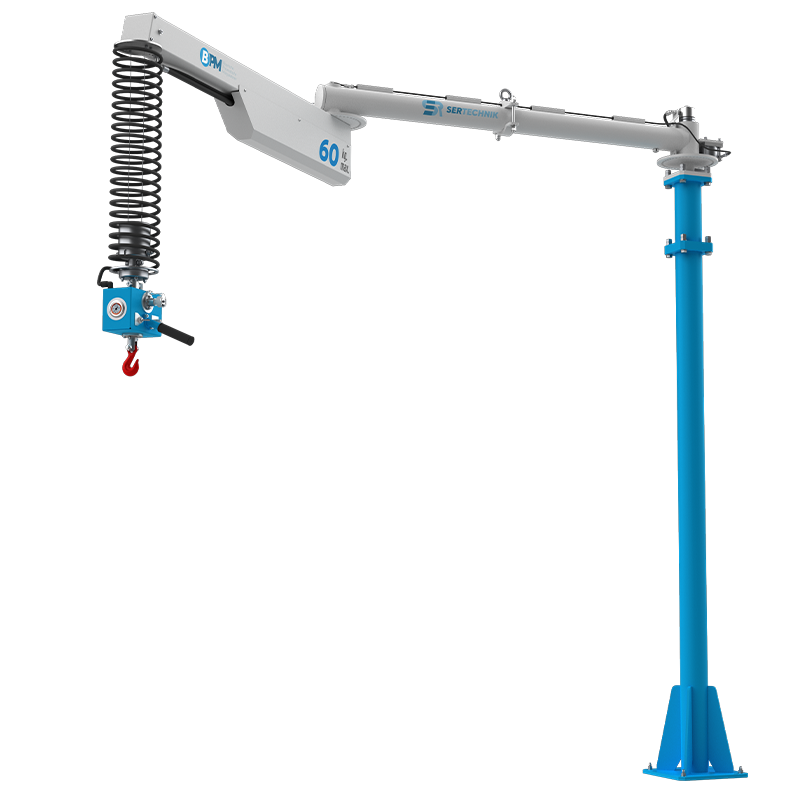

Der Supporter Pneumatische Manipulator wurde ergonomisch und effizient entwickelt, um sicherzustellen, dass Bediener Lasten mit maximaler Sicherheit und Geschwindigkeit bei minimalem Aufwand transportieren können. Sein Doppelseil-Balanciermechanismus, das pneumatisch gesteuerte Hebesystem und die präzise Bewegungsdrehgelenkstruktur bieten eine sichere und genaue Handhabung. Durch das Ausgleichen des Gewichtes der Last ermöglicht es dem Bediener, die Transportaufgabe mühelos zu erledigen. Mit verschiedenen Aufsätzen und Projektlösungen, die in den vorderen Bereich des Manipulators integriert werden können, ist er an eine Vielzahl von Anwendungen anpassbar, die Vakuum-, Greifer-, Magnet- und kundenspezifische Handhabungssysteme verwenden.

Allgemeine Merkmale

• Kapazität: Bis zu 60 kg Traglast
• Maximale Reichweite: 3.000 mm
• Vertikale Hubhöhe: 1.600 mm
• Betriebsprinzip: Arbeitet mit trockenem, gefiltertem (40 μm), ölfreiem Druckluft (min. 0,7/0,8 MPa)
• Luftverbrauch: Maximal 21 nl/min

Montageoptionen

Der Supporter Manipulator bietet verschiedene Montageoptionen, um sich an verschiedene Produktionslinien und Arbeitsumgebungen anzupassen:

• Supporter Bodenmontage (SY) – Feste Befestigung am Boden für stabile Nutzung.
• Supporter Deckenrailsystem (STA) – An einem Deckenschienensystem montiert, bietet mobile Nutzung.
• Supporter Deckenmontage (ST) – Deckenmontierte Konfiguration maximiert die Raumeffizienz im Arbeitsbereich.

Vorteile

• Sichere Handhabung: Das Doppelseilsystem hält die Last im Gleichgewicht und minimiert das Risiko des Kippens oder Herunterfallens.
• CE-Konformität: Unsere Produkte entsprechen internationalen Qualitätsstandards, die die Sicherheit der Benutzer verbessern, Arbeitsunfälle verhindern und die rechtliche Konformität gewährleisten. Die CE-Zertifizierung garantiert, dass wir zuverlässige und vollständig konforme Produkte anbieten. Produkte entsprechen der Maschinenrichtlinie 2006/42/EG sowie den Normen TS EN 14238:2004+A1:2009, TS EN ISO 12100:2010 und TS EN ISO 4414:2010.
• ATEX-Zertifizierung: Geeignet für explosionsgefährdete Umgebungen und wird häufig in den Branchen Chemie, Pharma, Öl & Gas und Lackproduktion eingesetzt.
• Edelstahloption: Korrosionsbeständige Version für hygienische Umgebungen verfügbar.
• Langlebige Konstruktion: Mit hohem ingenieurtechnischen Fachwissen von Erha Mühendislik entwickelt, ist es robust und für schwere industrielle Bedingungen geeignet, um eine langfristige Leistung zu gewährleisten.
• Präzise Bewegungsfähigkeit: Ermöglicht eine einfache und präzise Handhabung von Lasten.
• Ergonomische Nutzung: Verhindert Ermüdung des Bedieners und sorgt für langanhaltenden Komfort bei längeren Arbeitszeiten.
• Niedrige Betriebskosten: Energieeffizientes Design und geringe Wartungsanforderungen senken die Betriebskosten.
• Modulares Design: Kann mit verschiedenen spezialisierten Handhabungsaufsätzen angepasst werden, um den Bedürfnissen der Benutzer gerecht zu werden.
• Effiziente Betriebsweise: Beschleunigt Arbeitsprozesse und verhindert Ausfallzeiten in Produktionslinien.

Folgen Sie uns auf unserem YouTube-Kanal!

Mit über 400 erfolgreichen Projekten, erkunden Sie echte Anwendungsbeispiele und unsere innovativen Lösungen, indem Sie uns auf YouTube folgen: https://www.youtube.com/@BPMManipulators

Anwendungsbereich
Automobil, Lebensmittel, Chemie, Bau, Elektrik, Elektronik, Gießerei, Verpackung, Holz, Textil, Mechanik, Keramik, Weißwaren, Tabak, Kautschuk, Kautschuk
