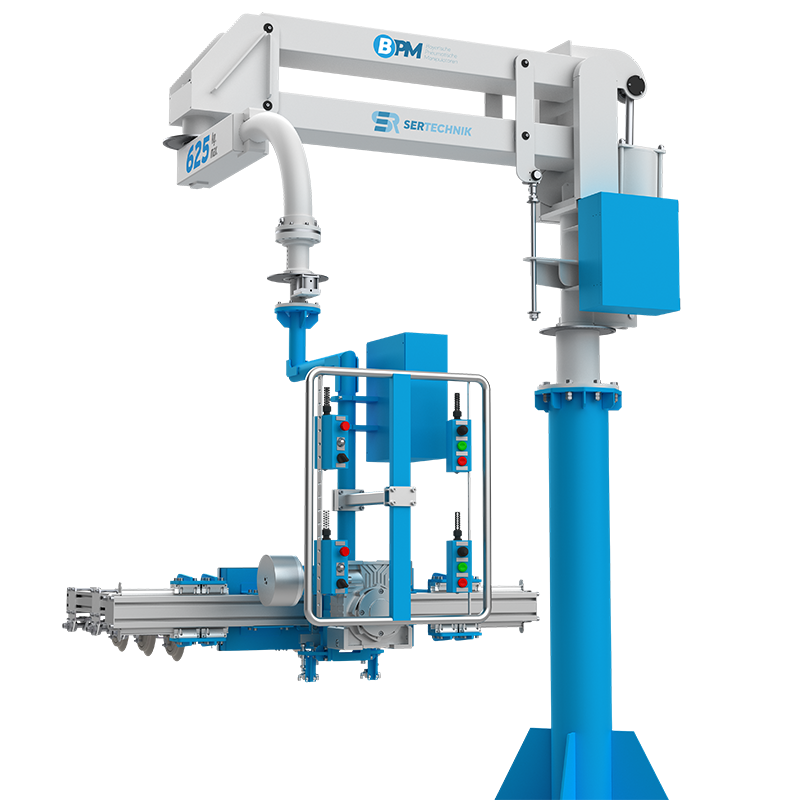

Powerful

Pneumatische Manipulatoren mit Gelenkarmen

Powerful, ausgestattet mit speziellen Greifwerkzeugen, eignet er sich besonders für die manuelle Handhabung im schwerelosen Zustand. Zentrieren und umsetzen Lasten in jede Richtung ist seine Stärke, dadurch kann der Bediener schnell, präzise, ermüdungsfrei und ohne Umwege arbeiten.

Unter hervorragenden ergonomischen und sicherheitstechnischen Bedingungen ermöglicht er, mit seiner vielseitigen Struktur, die Anpassung an jede Arbeitsumgebung.

Arbeitet mit trockener, filtrierter (40 μm) und ölfreier komprimierter Luft
(min. 0,7 / 0,8 MPa).

750 kg max. Gewicht. 4.500 mm max. Radius. 2.450 mm vertikaler Hub.
270 nl/min max. Luftverbrauch.

Einsatzbereiche
Automotive, Food, Chemistry, Building, Electric, Electronic, Foundry, Packaging, Wood, Textile, Mechanics, Ceramic, White goods, Tobacco, Caoutchouc, Rubber

Download Powerful Datenblatt

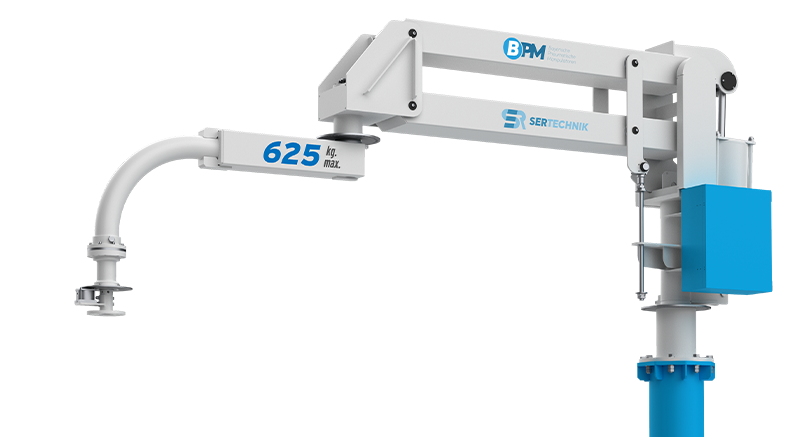

Tragfähigkeit / kg   750 570 425 320 240
Max. Radius / mm Rmax 2500 3000 3500 4000 4500
Min. Radius / mm Rmin 755 850 1000 1150 1300
Hubhöhe / mm H 1600 1900 2300 2450 2450
Min. Hubhöhe / mm *h 200 200 200 200 200
Max. Höhe / mm *Hmax 4215 4370 4560 4755 4950
Max. Deckenhöhe / mm *Hf 4200 4900 5000 5100 5100
Min. Höhe / mm *Hmin 2000 2000 2000 2000 2000
Radius 1 / mm R1 2195 2635 3060 3485 3915
Radius 2 / mm R2 2195 2635 3060 3485 3915
* Marked dimensions can change according to the customer request.

MONTAGEOPTİONEN

Powerful

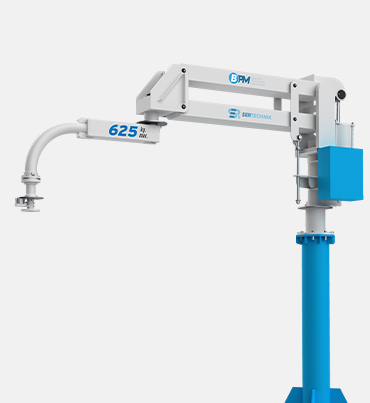

Stützsäulen Montage PY

Powerful

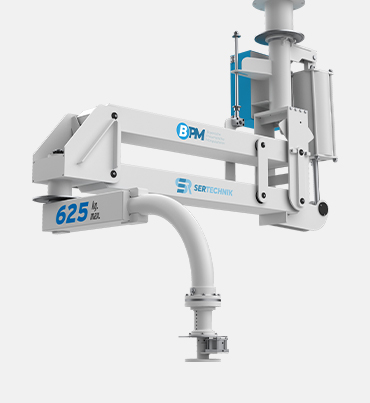

Überkopf Montage PT

Powerful

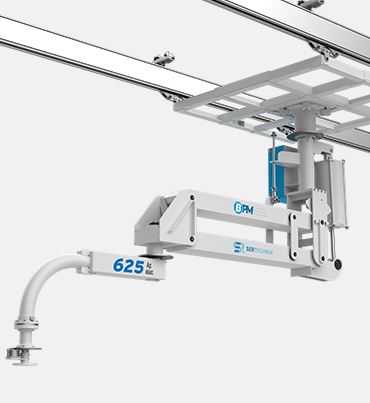

Deckenwagen Montage PTA
