Helpful: Ergonomische, sichere und effiziente Handhabungslösung

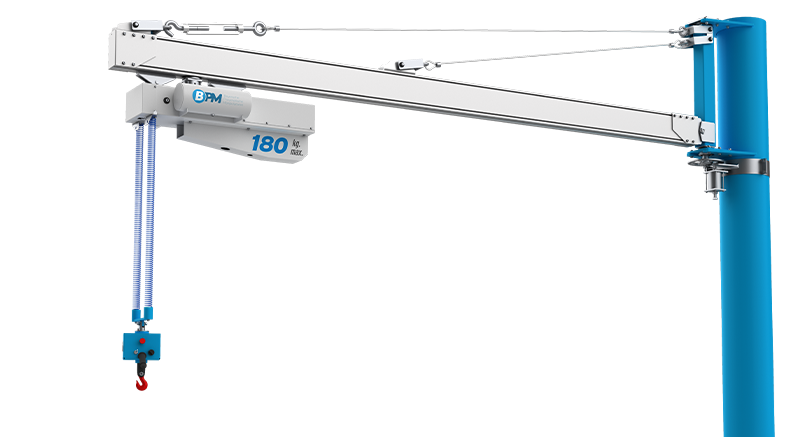

Der Helpful Pneumatische Manipulator wurde ergonomisch und effizient entwickelt, um Bedienern zu ermöglichen, Lasten mit maximaler Sicherheit und Geschwindigkeit bei minimalem Aufwand zu transportieren. Sein Doppelkabel-Balanciermechanismus, das pneumatisch gesteuerte Hebesystem und die präzise Drehgelenkbewegung bieten eine sichere und genaue Handhabung. Durch das Ausgleichen des Gewichtes der Last ermöglicht es dem Bediener, die Hebevorgänge mühelos durchzuführen. Der Manipulator bietet zwei verschiedene Anwendungssysteme: Cartesian und Jib (Pergel). Diese Systeme passen sich verschiedenen industriellen Anforderungen an und bieten optimale Handhabungslösungen. Mit einer Vielzahl von Aufsätzen und Ingenieurlösungen kann der Manipulator mit Vakuum-, Greifer-, Magnet- oder speziell entwickelten Handhabungssystemen ausgestattet werden, wodurch er sich für eine breite Palette von Anwendungen eignet.

Allgemeine Merkmale

• Kapazität: Bis zu 180 kg Traglast
• Cartesian System Reichweite: Als modulares System entwickelt, optimiert basierend auf spezifischen Anforderungen
• Maximale Reichweite: 6.000 mm (variiert für das Pergel-Modell)
• Vertikale Hubhöhe: 1.600 mm
• Betriebsprinzip: Arbeitet mit trockenem, gefiltertem (40 μm), ölfreiem Druckluft (min. 0,7/0,8 MPa)
• Luftverbrauch: Maximal 68 nl/min

Montageoptionen

Der Helpful Manipulator bietet verschiedene Montageoptionen, um sich an verschiedene Produktionslinien und Arbeitsumgebungen anzupassen:

• Helpful Säulenmontage (HP): Feste Befestigung am Boden, um eine stabile und ausgewogene Lastenhandhabung zu gewährleisten. Kann auch mit EEPOS-Aluminiumschienensystemen für erweiterte Reichweite und optimierte Arbeitsbereichsabdeckung erweitert werden.
• Helpful Teleskopische Säulenmontage (HPT): Mit einem teleskopischen System entwickelt, um eine größere Reichweite zu bieten. Der Arm zieht sich zurück und dehnt sich aus, wenn er auf Hindernisse trifft, und gewährleistet so eine flexible und sichere Nutzung.
• Helpful Schienensystem (HR): An einem modularen Cartesian-Schienensystem montiert, ermöglicht mobile Nutzung. Dieses System ermöglicht präzises Positionieren und erweiterte Bewegungsfähigkeit, wodurch die Effizienz in den Produktionsprozessen maximiert wird.

Vorteile

• Flexible Bedienung: Erweiterbar mit festen und mobilen Systemen.
• Sichere Handhabung: Das Doppelkabelsystem hält die Last im Gleichgewicht und minimiert das Risiko des Kippens und Herunterfallens. Darüber hinaus verhindert der Stabilisierungsmechanismus plötzliche Lastschwünge und gewährleistet maximale Sicherheit des Bedieners. Die hochbeständigen Kabel sind verschleißfest und bieten eine langlebige und sichere Nutzung.
• CE-Konformität: Unsere Produkte entsprechen internationalen Sicherheits- und Qualitätsstandards und verhindern Arbeitsunfälle. Die CE-Zertifizierung stellt sicher, dass unsere Produkte zuverlässig und gesetzeskonform sind. Sie entsprechen der Maschinenrichtlinie 2006/42/EG sowie den Normen TS EN 14238:2004+A1:2009, TS EN ISO 12100:2010 und TS EN ISO 4414:2010.
• ATEX-Zertifizierung: Sicher für den Einsatz in explosionsgefährdeten Umgebungen, was ihn ideal für die chemische, pharmazeutische, Öl- und Gas- sowie Lackindustrie macht.
• Edelstahloption: Korrosionsbeständige Version für hygienische Umgebungen verfügbar.
• Langlebige Konstruktion: Entwickelt von Erha Mühendislik, sorgt die hochfeste und langlebige Struktur für die Eignung in rauen Industriebedingungen.
• Niedrige Betriebskosten: Energieeffizientes Design und geringe Wartungsanforderungen senken die Betriebskosten.
• Modulares Design: Kann mit speziellen Handhabungsaufsätzen angepasst werden, die auf die Bedürfnisse der Benutzer zugeschnitten sind.
• Effizienter Arbeitsablauf: Optimiert Arbeitsprozesse und reduziert Ausfallzeiten in Produktionslinien.

Folgen Sie uns auf YouTube!

Mit über 400 erfolgreichen Projekten, erkunden Sie echte Anwendungsbeispiele und unsere innovativen Lösungen, indem Sie uns auf YouTube folgen: https://www.youtube.com/@BPMManipulators

Anwendungsbereich
Automobil, Lebensmittel, Chemie, Bau, Elektrik, Elektronik, Gießerei, Verpackung, Holz, Textil, Mechanik, Keramik, Weißwaren, Tabak, Kautschuk, Kautschuk
